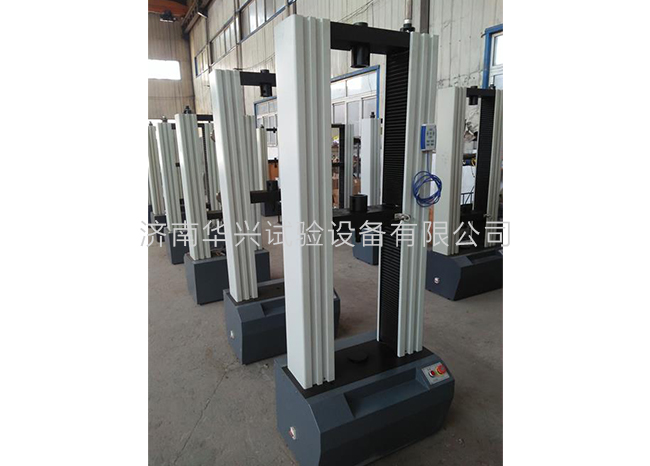

土工布、薄膜拉力試驗機
微機控制電子拉力試驗機是專門針對高等院校、科研院所、商檢部門及生產型企業試驗室而設計的新一代微機控制電子試驗機。符合GB/T228-2010《材料室溫拉伸試驗方法》、GB/T7314《材料室溫壓縮試驗方法》GB/T232《材料彎曲試驗方法》等國標要求。計算機系統通過全數字控制器,經調速系統控制伺服電機轉動,經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降,完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗,另外可根據用戶要求配置不同的試驗附具。在金屬、非金屬、復合材料及制品的力學性能試驗方面,具有非常廣闊的應用前景。
該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分。是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
二、功能用途及特點 主要用于金屬、非金屬材料的拉伸、壓縮、剪切、彎曲等力學性能測試分析研究,可求出最大力、抗拉強度、剪切強度、彎曲強度、壓縮強度、彈性模量、泊松比(需特殊定制)、斷裂延伸率、屈服強度等參數。根據GB、MT48-87、CECS22-2005及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供檢測數據。
三、標準配置
1、試驗機主機 :雙空間門式高剛度框架結構;
1.1 效率低噪音交流伺服電機及調速系統;
1.2 穩定性、精度力傳感器 ;
1.3精密滾珠絲杠 ;
1.4減速系統(圓弧齒同步帶傳動);
2、配備可靠、完善的華興控制系統測試軟件(Windows xp版本);
3、質量光電編碼器 ;
4、全套輔具包括: 拉伸、壓縮、彎曲輔具各一套;(也可以跟用戶要求定制)
5、惠普或聯想計算機(4G/500G/18.5液晶)主流機型一臺;(用戶自配)
6、技術資料:提供中文版使用說明書一套(包括硬件操作及軟件操作)。
7.整機電源:220V 50Hz 規格型號 WDW-1 WDW-5 WDW-10 WDW- 20 WDW-50 WDW- 100 結構形式 門式滾珠絲杠 最大力值(kN) 1 5 10 20 50 100 有效測量范圍 0.5%-100%FS(全程不分檔) 試驗力準確度等級 1或0.5級 力值精度 優于示值的±1%(精密級可達±0.5%,) 力值分辨率 1-500000碼 負荷分辨率(N) 0.1 試驗速度(mm/min) 0.01-500 速度精度(%) ±1或0.5 變形測量精度(%) ±1或0.5 變形分辨率 0.01 位移測量精度(%) ±1或0.5 位移分辨率 0.05 拉伸空間 600或800(也可按用戶要求定做) 輔具 拉伸、壓縮、彎曲輔具(可根據用戶要求選配)
(二)對開式高溫加熱爐(配高溫電子試驗機用)
1.最高溫度: 1200℃
2.溫度精度:±0.2℃
3.采用高品質304不銹鋼
4.爐膛尺寸:φ100×350mm
5.外型尺寸:φ300×450mm
6.加熱功率:380V±10%,4Kw
