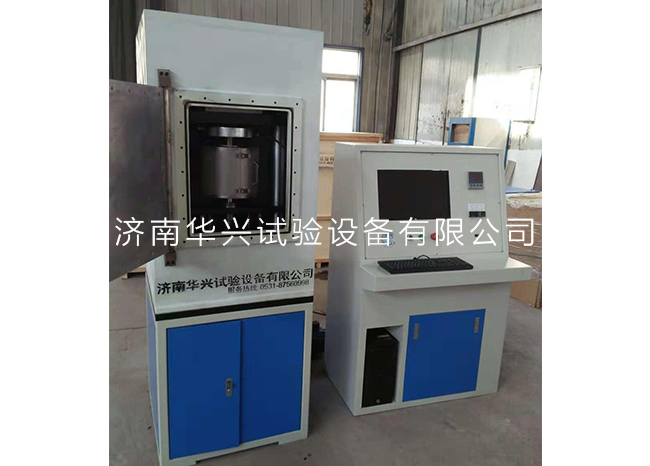

高溫真空氣氛摩擦磨損試驗機

該試驗機主要以滑動摩擦或復合摩擦的形式,在規定的試驗條件下用于評定金屬、合金軸承、粉末冶金、陶瓷等工程材料及其表面改性處理后的摩擦磨損性能。可在室溫至1000℃條件下，在無油潤滑及浸油潤滑以及改變負荷、速度、時間、摩擦配偶材料、表面粗糙度、硬度等參數的各種情況下進行試驗。可用于測量材料溫升、摩擦系數、摩擦力、摩擦力矩等參數。配有環狀摩擦副，也可自行按照該機的摩擦副安裝接口尺寸開發其他形式的摩擦副進行摩擦磨損的基理研究以及試驗方法的研究等。

該機適用于摩擦學研究和其它專業領域，在石油化工、大專院校、研究院所等部門具有廣泛的用途。 該高溫真空摩擦磨損試驗機的基本工作原理是將高溫爐內的試樣溫度加熱到設定值，通過加載機構加上試驗所需載荷，同時驅動樣品盤上的摩擦試塊轉動，使其與對偶面(球或栓摩擦副)進行摩擦。由計算機檢測出試驗溫度、摩擦力、摩擦系數等數據并進行即時圖形顯示和數據存儲。儀器設有自動停機保護功能，控制精度高，可在高溫環境下及不同的氣氛中，進行栓－盤或球－盤等不同摩擦副的試驗；

二、功能特點

該機由機座及機架、主軸及其交流伺服驅動系統、摩擦副盤及試樣裝夾裝置、試驗力閉環伺服施加系統、各試驗參數電子測量系統、計算機及數據采集板卡和專用控制軟件、高溫爐、真空氣氛箱等部分組成。主軸的驅動由交流伺服電機及其控制系統組成，該系統可在其整個轉速范圍內實現恒轉矩輸出，且可在低的轉速下平穩工作，這樣就實現了主軸在大范圍內的無級調速，滿足了不同研究者的需求。 試驗力的施加采用伺服控制系統，其大小由操作者在計算機界面上設定、自動恒力控制，施力平穩、可靠、恒定，從而避免了試驗力波動對試驗結果的影響，該系統由伺服系統和調速系統來實現。該機的主軸轉速、轉數（試驗周期）、試驗力、摩擦力矩、摩擦系數、摩擦力、摩擦副溫度、試驗時間等參數均由計算機控制、實時采集試驗數據并可繪制相應的試驗曲線（如溫度-時間曲線、摩擦力-時間曲線等），可任意存儲、調閱、打印輸出，數據真實可靠，無人為因素影響。

三、主要技術參數

1、試驗載荷范圍：      150～2000g

2、樣品臺轉速：       100～2800r/min   無級調速

3、高溫爐加熱溫度：      室溫～1000℃

4、溫度測量精度：        0.2% F.S

5、X軸摩擦半徑可調：     0～30mm

6、Z軸升降高度可調：     0～30mm

7、摩擦系數動態顯示精度：0.2% F.S

8、摩擦力動態顯示精度：  ±0.002N

9、摩擦副對偶球(栓)尺寸:   Φ4～Φ6mm（栓長度10～15mm）

10、樣品尺寸可調：     直徑：Φ8～Φ60mm 、厚度1～20mm

11、試驗介質：可通環境氣氛 N2、CO2、He、Ar等惰性氣體

12、真空度：100-50托（真空度達到10-2托，需特殊定制，價格另算）

13、計算機及數據處理范圍：專用控制計算機實現對整機和試驗過程的的全控制，實時顯示各種參數，自動記錄摩擦力-時間曲線、摩擦系數-時間、溫度-時間等多種曲線。并可存儲打印試驗報告。

14、主軸電機功率: 1kW

15、試驗周期控制范圍（試驗轉數）：1—109任意設定；

16、試驗時間控制范圍：1——9999 S(min)；

17、 時間控制 超預置

18、轉速（周期）控制 超預置

19、摩擦力控制 超預置

20、試驗機主軸錐度：1：7

21、電源：220V,50Hz 注：特殊定制：環境條件也可定制高低溫-50℃-1000℃
