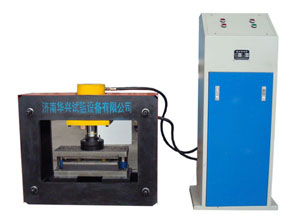

參考圖片
主要用于壓制沖剪試驗板材試樣,如更換模具或其他附具,還可作為一般壓力機使用,拓展更多的使用功能。
該機主要有液壓缸,液壓源和相應工裝模具組成,受力框架采用整體鋼板加工而成,剛性好,結構簡單,操作方便。液壓源采用三相電機驅動高壓油泵,安全閥限制壓力,由手動換向閥實現油路換向,即活塞桿的向下壓剪運動和向上復位移動等動作,當手動換向閥在常態即不操作時閥芯處于中間位置,活塞停止移動。液壓油的壓力由耐震壓力表指示,其壓力指示值與壓剪力由下式計算:
F=P?πR2
F:壓剪力N;P:壓力表指示的油壓MPa值;R=140/2=70MM.
液壓油牌N46.用量約20升。
主要技術參數:
1、最大壓力300KN(20MPa時);
2、活塞直徑ф140;
3、活塞最大行程100mm;
4、有效壓縮空間260mm;
5、電源380V,3相1.5KW;
主要配置:
1、壓力主機一臺
2、啞鈴型模具一套
3、說明書、合格證等一套
